解决了大功率大倾角下运带式输送机起制动和飞车问题，引领行业技术进步,推广8000余套。

盘式制动装置主要用于大型机电设备的可控制动停车，是带式输送机的ABS，常闭式结构，安全证书编号（MCA090016/MCA090017）

技术性能

使带式输送机停车减速度保持在0.1-0.3m/s²范围内；控制或拖动系统突然断电或保护停车指令发出时能可靠制动直至平稳停车，每小时制动10次，制动盘表面温度小于150℃；具有先进可靠的超速、打滑检测及保护采用液压比例控制技术，控制性能好；液压系统调试安装方便，工作可靠性高；与我公司自行研制的下运带式输送机电控装置配合，具有可控重载启动性能；适用于地面和有煤尘、沼气、爆炸性危险的煤矿井下，适用于-30℃以下的各种低寒环境。

产品用途

KPZ系列自冷盘式制动装置主要用于大型机电设备的可控制动停车，特别适用于下运带式输送机的制动与停车，常闭式结构，适合于各种机电设备的定车。获国家实用新型专利.

使用环境

1、工作环境温度不大于40°C；

2、无显著摇摆和剧烈振动、冲击的场合；

3、无足以锈蚀金属的气体及尘埃的环境；

4、无滴水、漏水的地方；

产品技术优势

1、使带式输送机停车减速度保持在0.1-0.3m/s2范围内，最大制动力矩整定方便，制动力矩范围广，10~1000KN.M;；

2、控制或拖动系统突然断电或保护停车指令发出时能可靠制动直至平稳停车；

3、每小时制动10次，制动盘表面温度小于150℃；

4、具有先进、可靠的超速、打滑检测及保护采用液压比例控制技术，控制性能好；

5、液压系统调试、安装方便、工作可靠性高；

6、与自主研发的下运带式输送机电控装置配合，具有可控重载起动性能；

7、产品类型多样化，可根据用户实际需求提出针对性的创新设计：寒冷地区防冻、横扭矩加载实验装置、水冷循环制动系统等；

产品结构和技术参数

自冷盘式可控制动装置主要由制动盘，液压制动器（含活塞、闸瓦、弹簧等），底座，液压站等组成，图1是制动装置在系统中的布置示意图。它主要由制动盘7和液压制动器（8，9，10）等组成。盘式制动装置的制动力是由闸瓦10与制动盘7摩擦而产生的。因此调节闸瓦对制动盘的正压力即可改变制动力。而制动器的正压力N的大小决定于油压P与弹簧8的作用结果。当机电设备正常工作时，油压P达最大值，此时正压力N为0，并且闸瓦与制动盘间留有1-1.5mm的间隙，即制动器处于松闸状态。当机电设备需要制动时，根据工况和指令情况，电液控制系统将按预定的程序自动减小油压以达到制动要求。通常制动盘与减速器的某一低速轴相连，也可以直接与驱动轮连接实现各种工作制动。

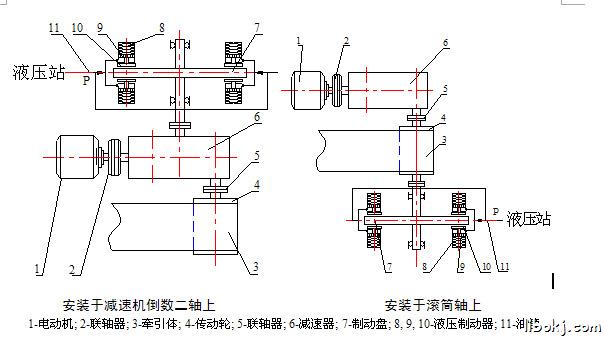

图1：制动装置安装布置示意图

技术参数：

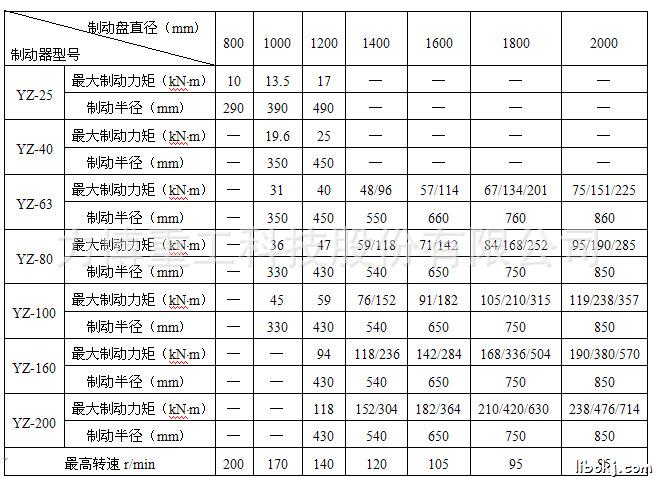

KPZ系列液压盘式制动装置参数表

备注：

（1）闸瓦与制动盘间的摩擦系数：0.35；

（2）制动器副数：2副/4副/6副；

（3）制动力矩，制动功率没有考虑备用系数,选用时，上运带式输送机考虑1.5倍，

下运带式输送机考虑2倍以上的备用系数。

（4）如果应用于地面生产设备制动，制动盘最高转速可以提高到500 r/min。

（5）可以根据用户需要进行专门的设计。

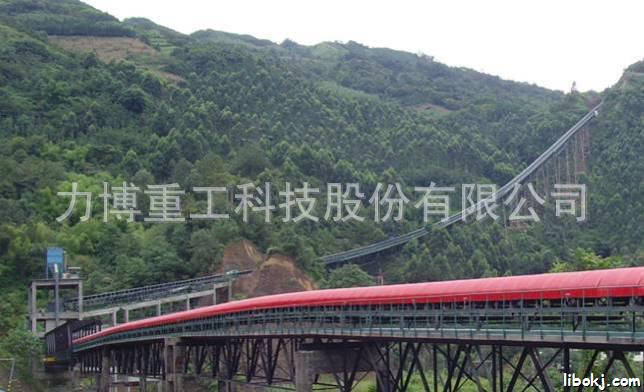

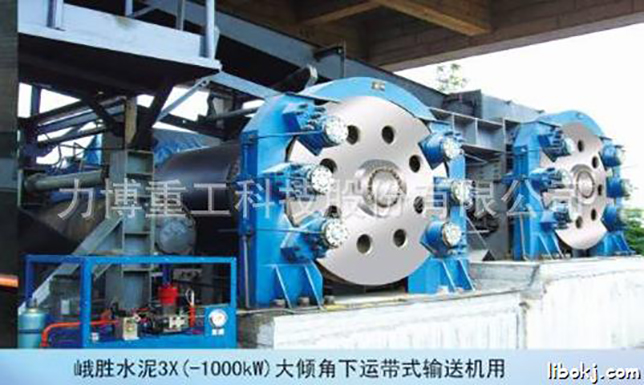

目前，KPZ系列自冷盘式制动装置已经成功应用在水泥、煤矿，港口等行业，年销量到达500余台，客户一致反映良好。
